الوصف

معلمات التقنية

70 سلسلة الزاوي الاتصال الكرات

محمل كروي ذو صف واحد يمكن أن يتحمل فقط الحمل المحوري في اتجاه واحد. عند تحمل الحمل الشعاعي ، سوف يتسبب ذلك في قوة محورية إضافية ، ويمكن أن يحد فقط من الإزاحة المحورية للعمود أو الغلاف في اتجاه واحد. زاوية التلامس لمحمل الكرة الملامس الزاوي هي 40 درجة ، لذلك يمكنها تحمل حمولة محورية كبيرة. محمل الكرة الملامس الزاوي هو تصميم غير منفصل ، والأكتاف على جانبي الحلقات الداخلية والخارجية مختلفة. من أجل تحسين قدرة التحميل على المحمل ، ستتم معالجة الكتف على جانب واحد بشكل أقل ، بحيث يمكن تثبيت المحمل في المزيد من الكرات الفولاذية.

صف واحد من محامل الكرات الزاوي هي جزء من مجموعة محامل كروية شعاعية. هذه الوحدات ذاتية الاستبقاء لها حلقات صلبة خارجية وداخلية. يتم توجيه عناصر الدرفلة بواسطة أقفاص مصنوعة من مادة البولي أميد أو ألواح الصلب أو النحاس. تم تصميم حلقات المحمل بكتف مرتفع وكتف منخفض.

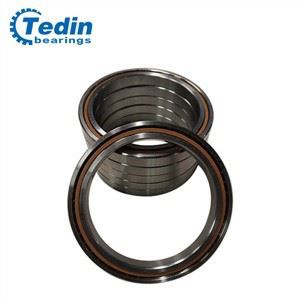

70 series Angular Contact Ball Bearings

كما هو موضح في الهيكل أعلاه:

سلسلة 719 هي سلسلة فائقة الخفة بين محامل الكرة الملامسة الزاوي ؛

70 سلسلة هي سلسلة الضوء بين محامل الكرة الاتصال الزاوي ؛

سلسلة 72 هي سلسلة التعزيز بين محامل الكرات الزاويّة ؛

تطبيق:

وفقًا لظروف العمل المختلفة ، يمكن دمجها بعدة طرق للحصول على قدرة تحمل مختلفة للحمل الشعاعي والمحوري ، وتلبية متطلبات السرعة العالية والقطر والصلابة المحورية العالية. لذلك ، فهي تستخدم على نطاق واسع في مغزل أدوات الآلات الدقيقة.

يجب اختيار محامل السلسلة 719 أو 70 عندما تكون سرعة الدوران عالية أو تكون مساحة التثبيت الشعاعية صغيرة ؛ للحمل الثقيل والسرعة المنخفضة نسبيًا ، تعد محامل السلسلة 72 أكثر ملاءمة.

تعويض اختلالات الزاوية

إن تسهيلات الضبط الزاوي للمحامل محدودة للغاية. المحامل الكروية ذات التلامس الزاوي ذات الصف الواحد مناسبة بشكل محدود لتعويض حالات عدم المحاذاة. يعتمد الاختلال المقبول بين الحلقة الداخلية والخارجية على حجم المحمل ، وتصميم المحمل الداخلي ، وتناسب الخلوص ، وعمل القوى واللحظات. لا تؤدي اختلالات المحاذاة إلى ارتفاع درجات الحرارة فحسب ، بل تؤدي أيضًا إلى تقليل عمر تصنيف المحمل.

خدماتنا:
1. رقابة صارمة في الإنتاج للحصول على جودة عالية كما amanufacturer
2. بأسعار تنافسية مع التسليم الفوري
3-تصنيع المعدات الأصلية الموردة (بما في ذلك العملاء&# 39 ؛ العلامة التجارية الخاصة)
4. مناسبة التعبئة وفقا لمتطلبات العملاء&# 39 ؛ ق

5.كمية كبيرة في المخزون: 7022AC / P4 ، 7024AC / P4 ، 7030AC / P4 ، 7034AC / P4 ، 7036AC / P4 ، 7038AC / P4 ، 7040AC / P4 ، 7044AC / P4 ، 7048AC / P4 ، إلخ.

70 كتالوج واضعا الكرة التلامس الزاوي:

تعيين	الحجم الأساسي						أبعاد الدعامة والشرائح					تصنيفات الحمل الأساسية		حد	سرعة	وزن
التصميم	الحلقة الداخلية	الطوق الخارجي	عرض	شطب			دا	دا	ديسيبل	را	رب		ثابتة
التصميم	الحلقة الداخلية	الطوق الخارجي	عرض	شطب			دا	دا	ديسيبل	را	رب	سجل تجاري	كو	شحم	نفط
الكود الحالي	d	D	B	r1.2	r3.4	a	دقيقة	ماكس	ماكس	ماكس	ماكس	سجل تجاري	كو	شحم	نفط
—	مم						مم					KN		ص / دقيقة		كلغ
7030B	150	225	35	2.1	1.1	96	162	213	118	2	1	119	132	1900	2800	4.7
7032B	160	240	38	2.1	1.1	103	172	228	233	2	1	143	166	1800	2600	5.75
7034	170	260	42	2.1	1.1					2	1					7.87
7036B	180	280	46	2.1	1.1	119	192	268	273	2	1	195	240	1600	2200	10
7038B	190	290	46	2.1	1.1	124	202	278	283	2	1	199	255	1600	2200	10.5
7040C	200	310	51	2.1	1.1	85	211	299	304	2	1	289	471	2800	4600	14
7040AC	200	310	51	2.1	1.1	85	211	299	304	2	1	273	447	2600	4300	14
7044B	220	340	56	3	1.1	145	234	326	333	2.5	1	255	345	1300	1800	18
7048B	240	360	56	3	1.1	154	254	346	353	2.5	1	260	375	1200	1700	19
7052C	260	400	65	4	1.5		278	382		3	1.5	346	490	2201	3300	28.5
7052AC	260	400	65	4	1.5		278	382		3	1.5	326	465	2101	3100	28.5
7056C	280	420	65	4	1.5	134	298	402	411	3	1.5	351	550	1000	1500	30
7056AC	280	420	65	4	1.5	179	298	402	411	3	1.5	319	500	900	1400	30
7056B	280	420	65	4	1.5	179	298	402	411	3	1.5	319	500	900	1400	30
7060C	300	460	74	4	1.5	147	318	442	451	3	1.5	423	695	950	1400	42.5
7060AC	300	460	74	4	1.5	147	318	442	451	3	1.5	423	695	950	1400	42.5
7060B	300	460	74	4	1.5	196	318	442	451	3	1.5	377	630	900	1300	42.5
7064AC	320	480	74	4	1.5	153	338	462	471	3	1.5	436	735	900	1300	44.5
7064B	320	480	74	4	1.5	205	338	462	471	3	1.5	390	670	850	1200	44.5
7068AC	340	520	82	5	2	165	362	498	510	4	2	507	900	850	1200	61.5
7068B	340	520	82	5	2	223	362	498	510	4	2	449	815	800	1100	61.5
7072AC	360	540	82	5	2	171	382	518	530	4	2	520	950	850	1200	62.5
7072B	360	540	82	5	2	230	382	518	530	4	2	462	850	800	1100	62.5
70876AC	380	480	31	2	1	142	390	470	474	2	1	190	345	850	1200	13.5
7076AC	380	560	82	5	2	177	402	538	550	4	2	507	950	800	1100	65.5
7076B	380	560	82	5	2	238	402	538	550	4	2	468	880	750	1000	65.5
7080C	400	600	90	5	2	189	422	578	590	4	2	585	1120	750	1000	85
7080 ايه سي	400	600	90	5	2	189	422	578	590	4	2	605	1180	750	1000	85
7080B	400	600	90	5	2	255	422	578	590	4	2	527	1020	700	950	85
7084AC	420	620	90	5	2	195	442	598	610	4	2	605	1180	750	1000	88.5
7084B	420	620	90	5	2	263	442	598	610	4	2	540	1060	670	900	88.5
7088AC	440	650	94	6	3	204	468	622	636	5	2.5	650	1320	700	950	100
7088B	440	650	94	6	3	276	468	622	636	5	2.5	572	1180	630	850	100
70892AC	460	580	37	2.1	1	169	472	568	574	2	1	265	560	750	1000	24.5
7092AC	460	680	100	6	3	215	488	652	666	5	2.5	689	1460	670	900	120
7092B	460	680	100	6	3	289	488	652	666	5	2.5	618	1290	600	800	120
7096AC	480	700	100	6	3	220	508	672	686	5	2.5	702	1530	630	850	125
7096B	480	700	100	6	3	298	508	672	686	5	2.5	624	1340	560	750	125
708 / 500AC	500	620	37	2.1	1.1	180	512	608	613	2	1	276	620	670	900	27
70 / 500AC	500	720	100	6	3	226	528	692	706	5	2.5	715	1600	600	800	130
70/500B	500	720	100	6	3	306	528	692	706	5	2.5	637	1400	560	750	130

الوسم : 70 سلسلة الكرات الزاوي الاتصال ، الصين ، الشركات المصنعة ، مصنع ، حسب الطلب ، للبيع
