المحامل المتقاطعة هي المنتجات الرئيسية لشركة TEDIN، وتحتوي على محامل أسطوانية متقاطعة ومحامل أسطوانية مدببة متقاطعة. مثل: RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR سلسلة محامل متقاطعة. يتم استخدام منتجاتنا على نطاق واسع للروبوتات الصناعية، والطاولات الدوارة لمراكز التصنيع، والمعدات الطبية، وأدوات القياس، والأجزاء الدوارة من المناولات، والطاولات الدوارة الدقيقة، وما إلى ذلك.
ما هي المحامل المتقاطعة؟
المحمل الأسطواني المتقاطع هو نوع من المحامل الدوارة التي تستخدم بكرات أسطوانية مرتبة بنمط متقاطع، مع توجيه كل أسطوانة بزاوية 90 درجة بالنسبة للأسطوانة المجاورة لها. يسمح هذا الترتيب للمحامل الأسطوانية المتقاطعة بمقاومة الأحمال الشعاعية والمحورية والعزمية، بحيث يمكنها في كثير من الأحيان استبدال ترتيبات المحامل المزدوجة للتطبيقات ذات مساحة التثبيت المحدودة. ونظرًا لأن البكرات تشكل اتصالًا خطيًا مع المجاري المائية، فإن تصميمات البكرات المتقاطعة تظهر صلابة عالية جدًا وأقل انحراف تحت الحمل. هذه الخصائص تجعل المحامل الأسطوانية المتقاطعة مثالية لمكونات الحركة الدوارة مثل المحركات الدوارة والخطوط الكروية الدوارة.
مزايا المحامل المتقاطعة
قدرة تحمل قوية
يمكنها تحمل الأحمال الشعاعية والمحورية الكبيرة، ويمكنها أيضًا تحمل قوة ميل معينة.
صلابة جيدة
نظرًا لاستخدام بكرات مرتبة بشكل متقاطع، فهي تتمتع بصلابة عالية ويمكن أن تضمن عدم حدوث تشوه واهتزاز مفرط أثناء الدوران عالي السرعة.
دقة عالية
دقة التصنيع عالية، والتي يمكن أن تضمن استقرار ودقة تشغيلها.
عمر خدمة طويل
نظرًا لاستخدام مواد عالية الجودة وعمليات تصنيع متقدمة، فهي تتمتع بعمر خدمة طويل.
سهل التنصيب
هيكل بسيط، سهل التركيب، مناسب لمختلف المعدات الميكانيكية.
عملية مرنة
الاحتكاك الصغير والتشغيل السلس يمكن أن يقلل من استهلاك الطاقة ودرجة حرارة المعدات الميكانيكية.
موثوقية عالية
منطقة الاتصال بين العناصر المتداول والحلقات الداخلية والخارجية كبيرة، وبالتالي فإن قدرة تحمل المحمل ومقاومة التعب جيدة جدًا، مما يضمن التشغيل المستقر على المدى الطويل للمعدات.
السرعه العاليه
قوة الطرد المركزي للعناصر المتداول صغيرة، وبالتالي فإن السرعة القصوى للمحمل عالية، ويمكنها الحفاظ على الاستقرار والدقة في ظل التشغيل عالي السرعة.
سهل الصيانة
يمكن تشحيمه وتنظيفه بسهولة، مما يقلل من تكاليف الصيانة.
حماية البيئة
بالمقارنة مع المحامل الانزلاقية التقليدية، فإن المحامل الأسطوانية المتقاطعة لديها احتكاك أقل.
-
![RE15013 محمل أسطواني متقاطع]()
RE15013 محمل أسطواني متقاطعيوفر المحمل الأسطواني المتقاطع RE15013 تصميمًا مضغوطًا ودعمًا للحمل متعدد الاتجاهات-ودقة دوران موثوقة. مثالية للروبوتات والطاولات الدوارة والأتمتة الدقيقة. تتوفر خيارات التحميل المسبق المخصصة لتحسينأكثر -
![RE16025 محمل أسطواني متقاطع]()
RE16025 محمل أسطواني متقاطعيوفر المحمل الأسطواني المتقاطع RE16025 دورانًا سلسًا ودعمًا متوازنًا للحمل ودقة موثوقة في مساحات التثبيت الضيقة. خيار يمكن الاعتماد عليه لمعدات الحركة والروبوتات والطاولات الدوارة-عالية الدقة.أكثر -
![RE10020 محمل أسطواني متقاطع]()
RE10020 محمل أسطواني متقاطعمحمل أسطواني متقاطع دقيق RE10020 تم تصميمه للمعدات التي تتطلب دورانًا صلبًا ومنخفضًا- لعزم الدوران. تشتمل الميزات على توزيع ثابت للحمل، ودرجات دقة متعددة، وخيارات التحميل المسبق، ومواد متينة مناسبةأكثر -
![RE10016 محامل أسطواني متقاطعة]()
RE10016 محامل أسطواني متقاطعةيمكنك تحسين دقة الماكينة باستخدام المحمل الأسطواني المتقاطع الرقيق -المقطع RE10016. تم تصميمه لتحقيق توزيع متناسق للأحمال، والحد الأدنى من الانحراف، والموثوقية-على المدى الطويل عبر التطبيقات المهمة.أكثر -
![RE9016 محمل أسطواني متقاطع]()
RE9016 محمل أسطواني متقاطعيمكنك تحسين تصميمك الدوار باستخدام المحمل الأسطواني المتقاطع RE9016 الذي يتميز بهيكل متين وحركة سلسة وقدرة تحميل ممتازة متعددة الاتجاهات-.أكثر -
![RE25040 محمل أسطواني متقاطع]()
RE25040 محمل أسطواني متقاطعتم تصميم محمل RE25040 بدقة -بجودة متسقة ومدة زمنية سريعة. حل موثوق به للبيئات الصناعية الصعبة.أكثر -
![RE8016 محمل أسطواني متقاطع]()
RE8016 محمل أسطواني متقاطعRE8016 محمل أسطواني متقاطع ذو مقطع جانبي رفيع- وصلابة عالية وتقلب منخفض في عزم الدوران ومعالجة دقيقة للحمل. مناسبة للأتمتة والروبوتات والمراحل الدوارة والتجمعات المدمجة.أكثر -
![RE50050 محمل أسطواني متقاطع]()
RE50050 محمل أسطواني متقاطعمحمل أسطواني متقاطع RE50050 مصمم للأنظمة الدوارة الكبيرة.. صلابة عالية،. دوران مستقر،. هيكل مدمج. الأنواع المثالية للأحمال المحورية والعزمية الثقيلة.أكثر -
![RE7013 محمل أسطواني متقاطع]()
RE7013 محمل أسطواني متقاطعيوفر المحمل الأسطواني المتقاطع RE7013 قدرة تحميل فائقة، ودورانًا دقيقًا، وعمر خدمة طويل. مثالية للروبوتات والأتمتة الصناعية والطاولات الدوارة الدقيقة والمعدات الطبية. تضمن الأقفاص القابلة للتخصيصأكثر -
![RE6013 محمل أسطواني متقاطع]()
RE6013 محمل أسطواني متقاطعمحمل أسطواني متقاطع RE6013: صلابة مدمجة وعالية-وعزم دوران سلس. مثالية للروبوتات والطاولات الدوارة والأتمتة الدقيقة.أكثر -

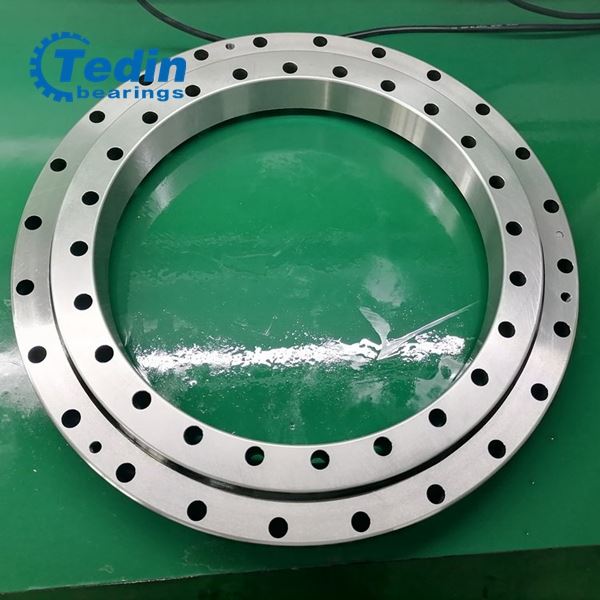

![XSU140414 أسطواني متقاطع]()
XSU140414 أسطواني متقاطعسلسلة XSU14 عبرت أسطواني. نوع الحلقة الداخلية / الخارجية المتكاملة ،. كلاهما لدوران الحلقة الداخلية ودوران الحلقة الخارجية ؛أكثر -
![XSU080398 أسطواني متقاطع]()
XSU080398 أسطواني متقاطعXSU عبرت أسطواني. عبرت أسطوانة الدوران تحمل بدون ترس. الحجم: 360x435x25.4mm ؛. الهيكل: أختام من كلا الحجمين ؛أكثر
لماذا أخترتنا
جودة عالية
نحن نفخر بحرفية منتجاتنا ونضمن أن كل منتج يلبي معاييرنا الصارمة للجودة.
المعدات المتقدمة
آلة أو أداة أو أداة مصممة بتقنية ووظائف متقدمة لأداء مهام محددة للغاية بدقة وكفاءة وموثوقية أكبر.
فريق فني
يتعاون فريقنا المحترف ويتواصل بشكل فعال مع بعضهم البعض، وهم ملتزمون بتقديم نتائج عالية الجودة. إنهم قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتهم وخبرتهم المتخصصة.
وقفة واحدة حل
في مرافق التصنيع لدينا، نقدم حزمة كاملة تتضمن كل ما هو مطلوب للبدء، بما في ذلك التدريب والتركيب والدعم.
سعر تنافسى
نحن نقدم منتجًا أو خدمة عالية الجودة بسعر مماثل. ونتيجة لذلك، أصبح لدينا قاعدة عملاء متنامية ومخلصة.
أنواع المحامل المتقاطعة
هناك عدة أنواع مختلفة من المحامل المتقاطعة المتاحة. النوع الأكثر شيوعًا هو المحمل الأسطواني. يتميز هذا النوع من المحامل بأسطوانة أسطوانية يتم تثبيتها في مكانها بواسطة حلقتين على شكل مسار. هذا التصميم يجعلها مثالية للتطبيقات التي تتطلب دقة ودقة عالية.
نوع آخر من المحامل المتقاطعة هو المحامل الكروية. يتميز هذا النوع من المحامل بأسطوانة كروية يتم تثبيتها في مكانها بواسطة حلقتين على شكل مسار. وهذا التصميم يجعلها مثالية للتطبيقات التي تتطلب دقة ودقة عالية، ولكنها يمكنها أيضًا تحمل الأحمال الثقيلة.
النوع الثالث من المحامل المتقاطعة هو المحمل الأسطواني المدبب. يتميز هذا النوع من المحامل بأسطوانة مدببة يتم تثبيتها في مكانها بواسطة حلقتين على شكل مسار. وهذا التصميم يجعلها مثالية للتطبيقات التي تتطلب دقة ودقة عالية، ولكنها يمكنها أيضًا تحمل الأحمال الثقيلة.
وأخيرًا، النوع الرابع من المحامل الأسطوانية المتقاطعة هو محمل الإبرة. يتميز هذا النوع من المحامل بأسطوانة على شكل إبرة يتم تثبيتها في مكانها بواسطة حلقتين على شكل مسار. وهذا التصميم يجعلها مثالية للتطبيقات التي تتطلب دقة ودقة عالية، ولكنها يمكنها أيضًا تحمل الأحمال الثقيلة.
تطبيق المحامل المتقاطعة
الروبوتات والأتمتة
تستخدم المحامل المتقاطعة على نطاق واسع في أنظمة الروبوتات والأتمتة. إن تصميمها المدمج وصلابتها العالية ودقتها الممتازة يجعلها مثالية للأذرع الآلية وآلات الالتقاط والوضع وخطوط التجميع الآلية. تضمن هذه المحامل حركة سلسة ودقيقة، مما يزيد من الكفاءة ويقلل وقت التوقف عن العمل.
أدوات الآلة
في صناعة الأدوات الآلية، تستخدم المحامل الأسطوانية المتقاطعة على نطاق واسع في آلات الطحن والمخارط والمطاحن وغيرها من المعدات. إن قدرتهم على التعامل مع الأحمال الشعاعية والمحورية تجعلهم الخيار الأول لعمليات المعالجة عالية الدقة.
تصنيع أشباه الموصلات
تتطلب صناعة أشباه الموصلات أعلى مستويات الدقة والاستقرار أثناء عمليات التصنيع. توفر المحامل الأسطوانية المتقاطعة دقة موضعية ممتازة، واحتكاكًا منخفضًا وضوضاء أقل، مما يجعلها مناسبة للاستخدام في معدات إنتاج أشباه الموصلات مثل معالجات الويفر وآلات الفحص.
معدات طبية
تلعب المحامل المتقاطعة دورًا حيويًا في المعدات الطبية مثل الماسحات الضوئية المقطعية وأجهزة الأشعة السينية والروبوتات الجراحية. تتيح حركتها السلسة وقدرتها العالية على التحمل تحديد المواقع بدقة، مما يسمح بتصوير طبي دقيق وإجراءات جراحية أكثر أمانًا.
الفضاء الجوي والدفاع
تتطلب تطبيقات الفضاء الجوي والدفاع محامل يمكنها تحمل الظروف القاسية وتوفير أداء موثوق. تتفوق المحامل الأسطوانية المتقاطعة في هذه البيئات، حيث توفر احتكاكًا منخفضًا وصلابة عالية ومقاومة للصدمات والاهتزازات، مما يجعلها مناسبة للاستخدام في أنظمة الأقمار الصناعية ومعدات الرادار وأنظمة توجيه الصواريخ.
الأدوات البصرية والتصويرية
تُستخدم المحامل الأسطوانية المتقاطعة في مجموعة متنوعة من الأدوات البصرية وأجهزة التصوير، بما في ذلك التلسكوبات والمجاهر ومجموعات عدسات الكاميرا. يساعد دورانها السلس والتحكم المستقر في الحركة على تحقيق تصوير واضح وعالي الجودة.
التعبئة والتغليف والطباعة
في آلات التعبئة والتغليف والطباعة، تسهل المحامل الأسطوانية المتقاطعة الحركة الدقيقة للبكرات، مما يضمن المحاذاة الدقيقة وجودة الطباعة المتسقة. تساعد الصلابة العالية لهذه المحامل أيضًا على منع الاهتزاز وتقليل عيوب الطباعة وزيادة الإنتاجية الإجمالية.
الروبوتات الصناعية وتصنيع الآلات باستخدام الحاسب الآلي
تعتمد الروبوتات الصناعية ومراكز التصنيع باستخدام الحاسب الآلي على محامل أسطوانية متقاطعة لتحقيق حركة دقيقة ومتكررة، مما يتيح عمليات تصنيع فعالة وتحسين جودة المنتج.
آلات النسيج
تستفيد آلات النسيج مثل الأنوال وآلات الغزل من قدرة التحميل العالية ودقة المحامل المتقاطعة، مما يؤدي إلى تحسين جودة النسيج وتقليل صيانة المعدات.
صناعة السيارات
في تطبيقات السيارات، يتم استخدام المحامل المتقاطعة في مجموعة متنوعة من المكونات، بما في ذلك أنظمة التوجيه، وتجميعات ناقل الحركة ومكونات التعليق، مما يضمن الأداء السلس والموثوق.
الهيكل الأساسي للمحامل المتقاطعة تتكون المحامل المتقاطعة من حلقات داخلية وحلقات خارجية وبكرات وأقفاص وأجزاء أخرى. ومنها أن تكون البكرات أسطوانية الشكل وموزعة بين الحلقات الداخلية والخارجية. يمنح التوافق المحكم بين الأسطوانات والحلقات الداخلية والخارجية المحمل بأكمله صلابة عالية وقدرة تحمل.
مبدأ العمل للمحامل المتقاطعة عندما تعمل المحامل المتقاطعة، يتم ترتيب البكرات في ترتيب متقاطع، وتكون زوايا الاتصال مع الحلقات الداخلية والخارجية 90 درجة. هذا التصميم الهيكلي الخاص يمكن المحمل من تحمل القوة الشعاعية، قوة الدفع والقوة المستطيلة في نفس الوقت، وبالتالي تحسين قدرة الحمل واستقرار التشغيل.
مادة المحامل المتقاطعة
معظم المحامل الكروية مصنوعة من نوع من الفولاذ يُعرف بفولاذ الكروم عالي الكربون، ويُسمى غالبًا بفولاذ الكروم. يتم استخدامه لأسباب تتعلق بالتكلفة والمتانة. تُصنع المحامل أيضًا من مواد أخرى مثل الفولاذ المقاوم للصدأ والسيراميك والبلاستيك. سوف يتآكل فولاذ الكروم إذا تعرض للرطوبة، لذلك، عندما تكون هناك حاجة لمقاومة التآكل، غالبًا ما يتم استخدام المحامل المصنوعة من الفولاذ المقاوم للصدأ بدرجة 440. إنه فولاذ مغناطيسي صلب للغاية يتمتع بمقاومة جيدة للتآكل ولكنه غير مناسب للاستخدام مع المياه المالحة والعديد من المواد الكيميائية. يتم استخدام الفولاذ المقاوم للصدأ بدرجة 316 في المزيد من التطبيقات المسببة للتآكل ولكنه أكثر ليونة لذا لا يمكن استخدامه إلا عندما تكون الأحمال والسرعات منخفضة. السيراميك (الزركونيا ونيتريد السيليكون) جيد للاستخدام في درجات الحرارة شديدة التآكل أو شديدة بينما تكون أنواع مختلفة من البلاستيك مناسبة. لمقاومة التآكل جيدة إلى جيدة جدًا على الرغم من أنها مناسبة فقط للحمل المنخفض والسرعة المنخفضة. 316 محامل من الفولاذ المقاوم للصدأ ومحامل سيراميك ومحامل بلاستيكية غير مغناطيسية.
كيفية الحفاظ على المحامل المتقاطعة
تنظيف
عند تفكيك محمل الأسطوانة المتقاطع للفحص، استخدم أولاً التصوير الفوتوغرافي والطرق الأخرى لتسجيل المظهر. بالإضافة إلى ذلك، تحقق من كمية مادة التشحيم المتبقية وأخذ عينة من مادة التشحيم قبل تنظيف محمل الأسطوانة المتقاطع.
أ. ينقسم تنظيف المحمل الأسطواني المتقاطع إلى تنظيف خشن وتنظيف جيد، ويمكن وضع شبكة معدنية في الجزء السفلي من الحاوية.
ب. عند الغسيل الخشن، استخدمي فرشاة بالزيت لإزالة الشحوم أو الالتصاقات. في هذا الوقت، إذا تم تدوير محمل الأسطوانة المتقاطع في الزيت، فكن حذرًا من أن السطح المتداول قد يتلف بسبب مادة غريبة.
ج. أثناء الغسيل الناعم، قم بتدوير محمل الأسطوانة المتقاطعة ببطء في الزيت، وهو ما يجب القيام به بعناية.
عوامل التنظيف شائعة الاستخدام هي الديزل أو الكيروسين المحايد الذي لا يحتوي على الماء، وأحيانًا يتم استخدام الغسول الدافئ وما إلى ذلك حسب الحاجة. بغض النظر عن عامل التنظيف المستخدم، يجب تصفيته بشكل متكرر للحفاظ على نظافته. بعد التنظيف، قم فورًا بوضع زيت مضاد للصدأ أو شحم مضاد للصدأ على محمل الأسطوانة المتقاطع.
التفتيش والحكم
من أجل الحكم على ما إذا كان يمكن إعادة استخدام المحمل المتقاطع المفكك، فمن الضروري التحقق من دقة الأبعاد، ودقة الدوران، والخلوص الداخلي، وسطح التزاوج، وسطح القناة، والقفص وحلقة الختم. يمكن الحكم على نتائج الفحص من قبل أولئك الذين يستخدمون محامل الأسطوانة المتقاطعة بالقصور الذاتي أو أولئك الذين يتقنون في محامل الأسطوانة المتقاطعة.
تختلف معايير الحكم وفقًا للأداء الميكانيكي وأهميته، ودورة الفحص، وما إلى ذلك. في حالة حدوث الضرر التالي، يجب عدم إعادة استخدام المحمل الأسطواني المتقاطع ويجب استبداله.
مكافحة التلوث
المحامل المتقاطعة حساسة للتلوث. حافظ على بيئة العمل نظيفة وخالية من الغبار والأوساخ والجزيئات الأخرى التي قد تدخل المحامل. استخدم الأختام والواقيات لحماية المحامل من الملوثات الخارجية.
التثبيت بشكل صحيح
تأكد من تركيب المحامل الأسطوانية المتقاطعة بشكل صحيح وفقًا لإرشادات الشركة المصنعة. قم بتثبيت المحامل على العمود والمبيت بشكل صحيح، وتجنب استخدام القوة المفرطة أثناء التثبيت.
اصنع تحالفًا
تحقق من محاذاة العمود والإسكان للتأكد من توافقهما بشكل صحيح مع بعضهما البعض ومع المحامل. يمكن أن يؤدي المحاذاة غير الصحيحة إلى تآكل المحمل وفشله قبل الأوان.
ما هو مبدأ العمل للمحامل الأسطوانية المتقاطعة
01
ترتيب الأسطوانة
تحتوي المحامل المتقاطعة على مجموعتين من البكرات الأسطوانية مرتبة بزوايا قائمة لبعضها البعض. يشبه هذا الترتيب شكل صليب أو "X"، ومنه حصل المحمل على اسمه.
02
الحلقات الداخلية والخارجية
تتكون المحامل المتقاطعة من حلقتين: الحلقة الداخلية (أو الحلقة الداخلية) والحلقة الخارجية (أو الحلقة الخارجية). الحلقة الداخلية ثابتة في مكانها، بينما الحلقة الخارجية حرة في الدوران.
03
لفة قيادة
يسمح ترتيب الأسطوانة المتقاطعة للبكرات بالاتصال بالحلقات الداخلية والخارجية في نقاط متعددة في وقت واحد. يوفر تصميم نقطة الاتصال هذا قدرة فائقة على حمل الحمولة وصلابة مع تقليل الاحتكاك.
بالنسبة للروبوتات الصناعية، ما هي فوائد المحامل المتقاطعة؟
دوران دقيق للغاية
يتم وضع الأسطوانات في تكوين عرضي رأسي بزاوية 90 درجة مع بعضها البعض داخل المحمل الأسطواني المتقاطع. بين البكرات يتم وضع فواصل أو فواصل لمنع البكرات من الإمالة وعدم مشاهدة البكرات لبعضها البعض، وبالتالي منع عزم الدوران. ارتفاع الأسعار. علاوة على ذلك، على جانب واحد من الأسطوانة، لا يوجد أي ظواهر تلامس أو قفل؛ في الوقت نفسه، نظرًا لأن الحلقات الداخلية والخارجية عبارة عن إنشاءات مقسمة، يمكن تغيير الفجوة، ويمكن إنتاج حركة دورانية عالية الدقة حتى عند تطبيق التحميل المسبق.
تم تبسيط عملية التثبيت والتشغيل
بعد تركيب الأسطوانات والأقفاص، يتم توصيلها ببعضها البعض، مما يجعل التثبيت سهلًا نسبيًا.
تحمل الأحمال المحورية والشعاعية الأكبر
يمكن لمحمل الأسطوانة المتقاطعة التعامل مع الأحمال الشعاعية الأكبر والأحمال المحورية والأحمال اللحظية والأحمال الأخرى لأن الأسطوانات متوضعة بشكل متعامد مع بعضها البعض على سطح التدحرج ذو الأخدود V بمقدار 90 درجة من خلال الفواصل.
تقليل كمية المساحة المطلوبة للتثبيت بشكل كبير
تم تصغير الحلقات الداخلية والخارجية للمحمل الأسطواني المتقاطع إلى حد صغير الحجم، والهيكل الرقيق للغاية قريب من حد الحجم الصغير، مع صلابة عالية، مما يجعله مناسبًا للمفاصل أو الجزء الدوار من الروبوتات الصناعية، وكذلك العمل الدوري لمراكز التصنيع. الجداول والأقسام الدوارة من المناولات والطاولات الدوارة الدقيقة والأجهزة الطبية وأدوات القياس ومعدات إنتاج IC ليست سوى عدد قليل من التطبيقات.
كيفية اختيار المحامل المتقاطعة بشكل صحيح
الأبعاد هي المعلمة الأكثر أهمية. في البداية عليك أن تعرف حجم المحمل الذي تحتاجه، أو حجم المعدات التي تحتاج إلى هذا المحمل، ومن ثم يمكنك تحديد حجم المحمل.
نظرًا لأن المحامل المتقاطعة لها العديد من الهياكل حتى مع نفس الأبعاد الخارجية، فهناك نوع تقسيم الحلقة الخارجية (RB / RA / SX)، ونوع تقسيم الحلقة الداخلية (RE)، والهيكل العام (RU / CRBH). يعتمد المفتاح على ما إذا كان الجزء الذي يحرك الدوران مثبتًا في الحلقة الداخلية أو الخارجية للمحمل. إذا كان دوران الحلقة الخارجية مطلوبًا، فيجب استخدام نوع تقسيم الحلقة الداخلية؛ إذا كانت دقة دوران الحلقة الداخلية مطلوبة، فيجب استخدام النوع المتكامل للحلقة الداخلية. تتطلب كل من الحلقة الداخلية والخارجية دقة دوران أعلى، وهي مناسبة للهيكل العام للحلقة الداخلية والخارجية.
وفقًا لطريقة التثبيت، هناك فئتان من المحامل المتقاطعة، إحداهما هي الحلقات الداخلية والخارجية المزودة بفتحات تثبيت، مثل محامل الدوران، والتركيب بسيط نسبيًا، ومتصل مباشرة بالمعدات عن طريق توصيل البراغي؛ والأخرى هي أن هناك لا توجد فتحات تركيب في الحلقات الداخلية والخارجية، وذلك بشكل رئيسي من خلال غلاف المحمل وشفة الضغط وتداخل العمود وقطر المحمل.
يجب أن يعرف نوع الأسطوانة المتقاطعة ما إذا كان يمكنه تحمل الحمل الذي تفرضه المعدات، وتحديد ما إذا كان مناسبًا وفقًا لمتطلبات قدرة التحمل لتصميم المعدات والحمل المقدر للمحمل المقابل.
محامل الأسطوانة المتقاطعة متوفرة في 3 فئات دقة، P5، P4 وP2. دقة مستوى P2 هي الأعلى، ويتم تحديد دقة المحمل وفقًا لمتطلبات الدقة للمعدات.
الاحتياطات اللازمة لاستخدام المحامل المتقاطعة
التثبيت والتشحيم
في المحمل المتقاطع، نظرًا لأنه تم تركيب جميع الشحوم عالية الجودة القائمة على الليثيوم، فيمكن تركيبه مباشرة بعد الاستخدام. ومع ذلك، بالمقارنة مع المحامل الأسطوانية العامة، فإن حجم مساحة المحتوى صغير، وهو عبارة عن هيكل دحرجة قاسٍ نسبيًا لمواد التشحيم، لذلك من الضروري تجديد الشحوم بشكل دوري.
يتم تجديد الشحم من خلال فتحة الزيت المتصلة بممر الزيت على الحلقات الداخلية والخارجية. عند إعادة ملء الشحم كل 6 أشهر إلى سنة واحدة، يرجى استخدام نفس نوع الشحم لتجديده داخل المحمل.
في الوقت نفسه، بعد ملء الشحوم، سيزداد عزم الدوران الأولي في وقت قصير بسبب مقاومة الشحوم، وعندما يفيض الشحوم الزائد من جزء الختم، سيعود بسرعة إلى قيمة عزم الدوران العادية.
فحص الأجزاء قبل التثبيت
قم بتنظيف الهيكل أو أجزاء التثبيت الأخرى، وإزالة الأوساخ، والتأكد من أن نتوءات كل جزء نظيفة.
التثبيت على مبيت المحمل أو العمود
نظرًا لأنه محمل ذو جدران رقيقة، فإنه يميل إلى الميل عند تثبيته. استخدم مطرقة بلاستيكية للعثور على المستوى، ثم اضغط عليه بالتساوي في الاتجاه المحيطي، وقم بتثبيته شيئًا فشيئًا حتى يمكن التأكد بالصوت من أن سطح التلامس مشدود تمامًا.
طريقة تركيب شفة الضغط الجانبية
بعد وضع فلنجة الضغط الجانبية في موضعها، قم بتحريكها للخلف وللأمام عدة مرات في الاتجاه المحيطي لضبط موضع مسامير التثبيت.
عند تثبيت مسمار الضغط وربط المسمار يدويًا، تأكد من عدم ربط المسمار بسبب انحراف فتحة المسمار.
يمكن تقسيم ربط مسامير الضغط إلى 3-4 مراحل بدءًا من الربط المؤقت وحتى الربط النهائي. يتم تشديد البراغي بشكل متكرر بترتيب الخطوط القطرية. عند شد براغي الضغط للحلقة الداخلية أو الحلقة الخارجية المقسمة إلى جزأين، أثناء عملية الشد، غالبًا ما يتم تعديل وتدوير الحلقة الخارجية المتكاملة أو الحلقة الداخلية بشكل طفيف، بحيث يكون انحراف الحلقة الخارجية أو الحلقة الداخلية يمكن تصحيح الحلقة الداخلية المقسمة إلى قسمين.
الاحتياطات اللازمة للأستخدام
الحلقة الداخلية أو الحلقة الخارجية المقسمة إلى قسمين مصنوعة من مسامير أو براغي خاصة. بعد تثبيت الصواميل، لا يمكن فصلها واستخدامها مباشرة في مبيت المحمل. في الوقت نفسه، إذا كان ترتيب التجميع للفاصل خاطئًا، فسيكون له تأثير كبير على أداء دوران المحمل، لذا يرجى عدم تفكيك المحمل حسب الرغبة.
قد ينحرف التماس الحلقة الداخلية أو الحلقة الخارجية قليلاً. قبل تثبيت مبيت المحمل، قم بفك البراغي التي تثبت الحلقة الداخلية أو الحلقة الخارجية وقم بتصحيحها بمطرقة بلاستيكية قبل التثبيت. (سوف تتشوه المسامير الثابتة مع غلاف المحمل)
عند التركيب أو التفكيك، لا تستخدم قوة خارجية على برشام التثبيت أو مسمار التثبيت.
يرجى الانتباه إلى تفاوتات الأبعاد للمكونات المثبتة. الضغط على الحافة من الجانب يمكن أن يضغط بقوة على الحلقة الداخلية أو الخارجية من الجانب.
التثبيت الصحيح للمحامل المتقاطعة
ما إذا كان تم تركيب محمل أسطواني الشوكة بشكل صحيح يؤثر على الدقة والعمر والأداء. ولذلك، يجب على أقسام التصميم والتجميع دراسة تركيب المحامل بشكل كامل. ومن المأمول أن يتم التثبيت وفقًا لمعايير العمل. عند تثبيت المحامل، تحتاج إلى استخدام الطريقة الصحيحة والانتباه إلى بعض مشاكل التثبيت. والتفاصيل هي على النحو التالي:
طريقة التثبيت
يمكن تقسيم المحامل المتقاطعة إلى فئتين من حيث طرق التثبيت. الأول هو أن الحلقات الداخلية والخارجية بها فتحات تثبيت. مثل محمل الدوران، تركيبه بسيط نسبيًا ويتم توصيله مباشرة بالمعدات من خلال براغي التوصيل؛ والآخر هو عدم وجود فتحات تثبيت في الحلقات الداخلية والخارجية، وذلك بشكل أساسي من خلال التداخل المناسب بين مقعد المحمل وشفة الضغط والقطر الداخلي للعمود والمحمل.
تختلف طريقة تركيب المحمل حسب هيكل المحمل وملاءمته وظروفه. بشكل عام، نظرًا لأن العمود يدور في الغالب، فإن الحلقة الداخلية تتطلب توافقًا للتداخل. غالبًا ما يتم ضغط محامل التجويف الأسطوانية باستخدام مكبس أو تركيبها على الساخن. في سيناريو تطبيق الثقب المدبب، يتم تثبيته مباشرة على العمود المدبب ويتم تثبيته بجلبة. عند تركيبها في الغلاف، يكون هناك عمومًا قدر كبير من الخلوص المناسب ويوجد تداخل في الحلقة الخارجية. عادة ما يتم الضغط عليه بمكبس، أو هناك أيضًا طريقة تركيب مناسبة للانكماش بعد التبريد. عندما يتم استخدام الثلج الجاف كتركيب سائل التبريد والانكماش، فإن الرطوبة الموجودة في الهواء سوف تتكثف على سطح المحمل. ولذلك، هناك حاجة إلى اتخاذ تدابير مناسبة لمنع الصدأ.
مصنعنا
لويانغ تيدين وإذ تضع المحدودة. --تمتلك تكنولوجيا الإنتاج الأساسية للمحامل الدوارة المتطورة، مع التركيز على البحث والتطوير للمحامل المتطورة، والمحامل المخصصة، والمحامل الدقيقة المصممة خصيصًا، والتي تحتل مكانة رائدة في الصين.
تمتلك TEDIN مجموعة متنوعة من خطوط الإنتاج الأوتوماتيكية والمرافق الداعمة للمحامل الأسطوانية عالية الدقة. درجة الدقة للمحامل الدقيقة يمكن أن تصل إلى P5، P4، P2. تخدم TEDIN مجموعة واسعة من العملاء خاصة في مجال الأدوات الآلية الدقيقة، ومصانع الدرفلة، والطاولات الدوارة الدقيقة، والروبوتات الصناعية، والسكك الحديدية عالية السرعة، وحركة المرور، والرادار العسكري، وطائرات الهليكوبتر الحربية، وطاقة الرياح، والطاقة الشمسية، وما إلى ذلك.
شهادة لدينا
التعليمات
شركتنا هي واحدة من الشركات الرائدة في تصنيع المحامل المتقاطعة في الصين. لا تتردد في بيع محامل متقاطعة عالية الجودة للبيع هنا من المصنع. كما تتوفر خدمة مخصصة.
