الآن تتزايد نماذج المحامل تدريجياً مع المتطلبات المختلفة للناس في الوقت الحاضر. والآن أصبحت الشبكة متطورة للغاية ويتم نقل المعلومات بسرعة كبيرة. من السهل نسبيًا أيضًا معرفة نماذج المحامل. بعد ذلك ، سنقدم الرمز المحمل الأساسي والرمز البريدي والرمز المسبق والمعرفة الأخرى ذات الصلة. يتم فرز المحتويات التالية بواسطة المحررين كمرجع لك.
نوع المحمل لديه رمز محدد مسبقًا ، ورمز أساسي ، وتكوين رمز خلفي. بشكل عام ، يُشار إلى نوع المحمل فقط من خلال النموذج الأساسي. يتكون النموذج الأساسي عادةً من ثلاثة أجزاء ، رمز النوع ، رمز الحجم ، ورمز القطر الداخلي. الرموز البريدية عبارة عن أحرف وأرقام تستخدم للإشارة إلى بنية المحمل والتفاوتات ومتطلبات المواد الخاصة. تستخدم البادئة للإشارة إلى أجزاء المحمل بالأحرف.
طريقة رمز المحمل العام (المتداول)
يمكن تقسيمها إلى رمز حرف الجر ، والرمز الأساسي ، ورمز النص.
1. الكود الأساسي
(رمز النوع ، رمز الحجم ، رمز القطر الداخلي [2 بت])
يستخدم الكود الأساسي للإشارة إلى القطر الداخلي وسلسلة القطر وسلسلة العرض ونوع المحمل ، بشكل عام حتى خمسة أرقام.
1) القطر الداخلييجب الإشارة إلى المحمل بالرقم الأول من يمين الكود الأساسي. بالنسبة للمحامل ذات القطر الداخلي الشائع الاستخدام d=20 ~ 480mm ، يكون القطر الداخلي للمحمل بشكل عام مضاعفًا لـ 5. 12 يعني d=60mm وهكذا. بالنسبة للمحامل ذات الأقطار الداخلية 10 مم ، 12 مم ، 15 مم ، 17 مم ، رمز القطر الداخلي هو 00 و 01 و 02 و 03 بالتسلسل. بالنسبة للمحامل التي يقل قطرها الداخلي عن 10 مم وأكبر من 500 مم ، يتم تحديد طريقة تمثيل القطر الداخلي بطريقة أخرى ، انظر GB / t272-93.
2) تحمل سلسلة قطرها &(أي ، المحمل بنفس الهيكل ونفس القطر الداخلي يتغير في القطر والعرض الخارجيين) يمثله الرقم الثالث من يمين الكود الأساسي. على سبيل المثال ، بالنسبة لمحمل الجاذبية ومحمل الدفع المركزي ، يمثل 0 و 1 سلسلة فائقة الخفة ؛ 2 تمثل سلسلة الضوء ؛ 3 تمثل سلسلة متوسطة ؛ 4 تعني السلسلة الثقيلة. أزواج الحجم بين السلسلة موضحة أدناه. ترتبط محامل الدفع بتمثيل محامل الجاذبية ، باستثناء السلسلة الخفيفة للغاية التي يمثلها 1.
3) سلسلة عرض تحمل(أي التغييرات في عرض تحمل نفس الهيكل ، والقطر الداخلي ، وسلسلة القطر) يمثله الرقم الرابع من يمين الكود الأساسي. عند مقارنة سلسلة العرض الموضحة في FIG. تصنف سلسلة القطر 13-4 على أنها سلسلة 0 (سلسلة عادية) ، ولا يجب الإشارة إلى سلسلة العرض O في الاسم الرمزي لمعظم المحامل ، ولكن يجب الإشارة إلى سلسلة العرض 0 لمحامل البكرات المحاذاة ومحامل البكرات المستدقة.
يشار إلى رموز سلسلة القطر ورموز سلسلة العرض مجتمعة باسم رموز سلسلة الحجم.
4) رمز نوع تحمليتم تمثيله بالرقم الخامس من يمين الكود الأساسي (رمز النوع للمحمل الأسطواني الأسطواني ومحمل الإبرة هو حرف).
2. رمز اللاحقة
التعيين الخلفي&# 39؛ s هو استخدام الأحرف والأرقام للإشارة إلى بنية المحمل&# 39 ؛ والتفاوتات ، ومتطلبات المواد الخاصة ، وما إلى ذلك. هناك الكثير من المحتوى وراء الكود ، فيما يلي بعض الرموز المستخدمة بشكل شائع.
1) كود الهيكل الداخلييشير إلى الهياكل الداخلية المختلفة من نفس النوع من المحامل ، والتي يتم تمثيلها بأحرف متبوعة برمز أساسي. مثل زاوية الاتصال هي 15 درجة ، 25 درجة ، 40 درجة ، واضعا الكرة الملامسة الزاوي مع B و C ، قال AC الهيكل الداخلي لمختلف.
2) درجة تحمل تحملمقسمة إلى درجات 2 و 4 و 5 و 6 و 6 X و 0 ، وهناك 6 درجات من أعلى إلى درجات أقل ، رموزها على التوالي / PZ ، / P4 ، / PS ، / P6 ، / P6X و / ص. في درجة التسامح ، يمكن استخدام الدرجة 6X فقط على محامل الأسطوانة المخروطية ؛ المستوى 0 عادي ، ولم يُشار إليه في رمز مقبس العجلة.
3) تحمل سلسلة التخليص الشعاعي شائعة الاستخداممقسمة إلى مجموعة واحدة ، مجموعتين ، 0 مجموعات ، 3 مجموعات ، 4 مجموعات ، و 5 مجموعات ، بإجمالي 6 مجموعات. يزداد التخليص الشعاعي من صغير إلى كبير. إزالة O عبارة عن مجموعة تخليص شائعة الاستخدام ، والتي لا يشار إليها في رمز المحمل ، بينما يتم تمثيل مجموعات الإزالة المتبقية على التوالي بـ / CI و / CZ و / C3 و / C4 و / CS في رمز المحمل.
3. الرمز الأمامي
تستخدم بادئة المحمل للإشارة إلى أجزاء المحمل بالأحرف. إذا تم استخدام L لتمثيل حلقة قابلة للفصل لمحمل قابل للفصل ؛ يمثل K الجسم المتداول للمحمل ومجموعة التجنيب وما إلى ذلك.
التطبيق الفعلي لنوع المحمل المتداول كثير ، كما أن كود المحمل المقابل أكثر تعقيدًا. الاسم الرمزي أعلاه هو الجزء الأساسي والأكثر استخدامًا من اسم رمز المحمل. الرجوع إلى gbt272-93 للحصول على طريقة رمز مفصلة لمحمل المتداول.
تطوير رمز تحمل في الصين
قبل عام 1990 ، استمرت الصين في استخدام الاتحاد السوفياتي السابق&# 39 ؛ s المسمى بالكامل بطريقة رمز المحمل المتداول ، والتي تختلف تمامًا عن طريقة رمز المحمل الأبجدي الرقمي المستخدمة دوليًا.
يتكون الرمز الأساسي للمحمل القياسي القديم من سبعة أرقام عربية. يمكن أن تكون مقدمة الكود مسبوقة ويمكن استكمال الجزء الخلفي.
الرقم المكون من سبعة أرقام هو الأول من اليمين ؛ واحد أو اثنان يمثلان القطر الداخلي للمحمل ؛ على سبيل المثال ، 00 هو 10 ملم ، 01 هو 12 ملم ، 02 هو 15 ملم ، 03 هو 17 ملم ، 04 يبدأ من 5 ويمثل 09 القطر الداخلي 45 ملم. يشار إلى الأقطار الكبيرة التي لا يمكن التعبير عنها برقمين خلف /. محامل صغيرة بقطر داخلي أقل من 10 مم ، يمثل الرقم الأول القطر الداخلي مباشرة.
يمثل البت الثالث سلسلة القطر.
الرابع يمثل نوع المحمل.
يشير الشكلان الخامس والسادس إلى السمات الهيكلية للمحمل.
أخرى ذات صلة
منذ الإصلاح والانفتاح ، زادت الصادرات الحاملة للصين بسرعة. ومع ذلك ، فإن الطرق المختلفة لتسمية المحامل قد أعاقت بشكل خطير تصدير المحامل الصينية. وبالتالي. في عام 1990 ، قررت الصين تعديل طريقة رمز محمل الدرفلة الأصلية وتبنت طريقة رمز المحمل المتداول الشائعة الاستخدام دوليًا معبراً عنها بالأحرف والأرقام الإنجليزية ، وصاغت المعيار الوطني: GB / T 272-1993" ؛ رمز المحمل المتداول طريقة&مثل ؛ وقررت تنفيذه اعتبارًا من 1 يوليو 1994. طريقة شفرة المحمل المتداول تغير سطح التأثير ليكون أكثر اتساعًا. قامت وزارة التجارة بتنظيم وتجميع دليل تطبيق المحامل الدرفلة في عام 1994 ونشرته مطبعة الصناعة الميكانيكية وأصدرته في عام 1996.
نوع محدد
تم تقليل تفاوت عرض B20
الخلوص الداخلي المحوري C2 أقل من المستوى العادي
الخلوص الداخلي المحوري C2H في النصف العلوي من نطاق C2
الخلوص الداخلي المحوري لـ C2L يقع في النصف السفلي من نطاق C2
الخلوص الداخلي المحوري C3 أكبر من المعتاد
الخلوص الداخلي المحوري C4 أكبر من C3
الخلوص الداخلي المحوري CNL يقع في النصف السفلي من النطاق الطبيعي
مثبتات فولاذية مشكلة من FA ، خارج المركز
حامل نحاسي مُصنّع آليًا من MA ، خارج العلبة
يحتوي الجانب الجانبي من الحلقة الخارجية الكبيرة N2 على فتحتين لتحديد الموضع بينهما 180 درجة
قفص نافذة بولي إيثر كيتون مصبوب PHAS (نظرة خاطفة) ، دليل الحلقة الخارجية ، سطح توجيه مع أخدود تزييت
تم تحسين دقة حجم P6 ودقة التشغيل ، ومستوى تحمل ISO 6 (أعلى من المستوى العادي)
حول P6-C3
P64 P6 + C4
يمكن استخدام S1 لتحمل الحلقات بدرجة حرارة تصل إلى 200 درجة مئوية من خلال تثبيت الأبعاد
3 هـ {{3}} 05 C2H + CNL
في عملية بيع محامل SKF ، واجهت الكثير من العملاء&# 39 ؛ مشاورات حول مثل هذه المشكلة. المحامل المباعة ليست من أصل سويدي. في الواقع ، تطورت محامل SKF السويدية الآن إلى علامة تجارية.
المنزل في السويد لديها 11 مصنع معالجة محامل SKF ، بالإضافة إلى مصانع السويد&# 39 ؛ s 11 ، في جميع أنحاء العالم و 61 مصنع إنتاج ، التوزيع في بلدان مختلفة ، SKF ستنتج نفس مستوى الجودة العالية لتحمل مثل مثل الأرجنتين والنمسا والبرازيل والصين وفرنسا وألمانيا والهند وإندونيسيا وإيطاليا واليابان وكوريا وماليزيا والمكسيك وهولندا وجنوب إفريقيا وإسبانيا والسويد وبريطانيا أو الولايات المتحدة وأماكن أخرى.
وفقًا لتخصيص الموارد ، يتم إنتاج محامل SKF من أنواع مختلفة لتحسين تخصيص الموارد وتخصيصه. لا يزال يتم إنتاج الغالبية العظمى في مصانع تحمل SKF في السويد ، حيث يتم توفير أكثر من 80 بالمائة من الفولاذ المستخدم في محامل SKF بواسطة مصانع الفولاذ SKF&# 39 ؛ مما يضمن مواد خام عالية الجودة. تم تصميم جميع المعدات المهمة وتجميعها بواسطة SKF لتحقيق أعلى مستوى من معدات الإنتاج!
رجاء تاكد مندليل المنتجلاختيار المحامل المناسبة لآلاتك!

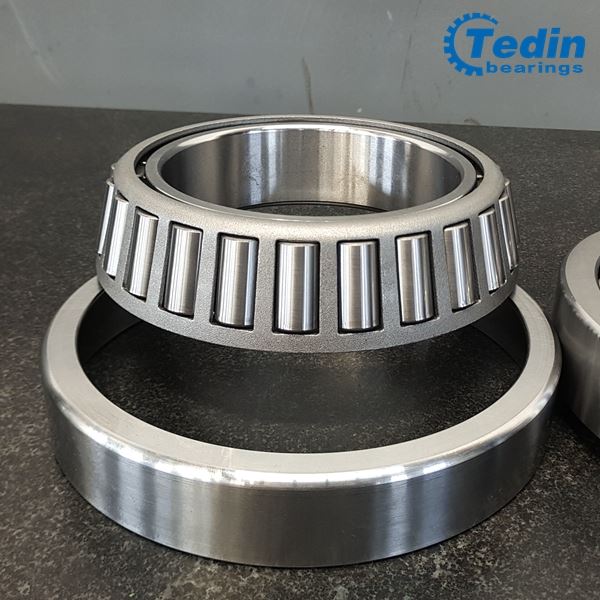

تحقق من المزيد من أنواعتناقص الأسطوانة المحامل!

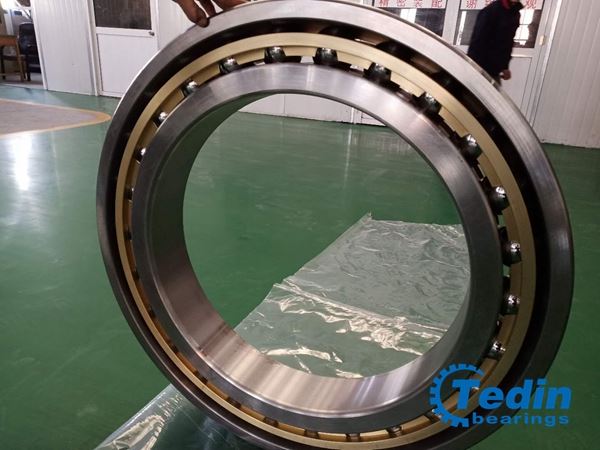

تحقق من المزيد من أنواعالزاوي الاتصال الكرات!
