هناك خمسة أنواع من المحامل المستخدمة بشكل شائع في مغازل أداة الماكينة: محامل كريات ذات أخدود عميق ، محامل كروية ذات اتصال زاوي ، محامل كروية ذات اتجاهين ، محامل أسطوانية مزدوجة الصف ، ومحامل أسطوانية مدببة.

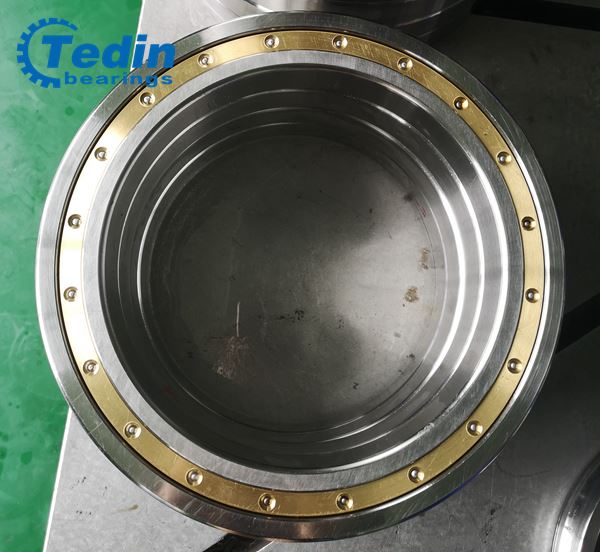

محامل كريات أخدود عميق: يستخدم هذا النوع من المحامل بشكل عام فقط لتحمل الحمولة الشعاعية. نظرًا لأن الخلوص غير قابل للتعديل ، فغالبًا ما يتم استخدامه في المناسبات التي تتطلب دقة منخفضة ولا تحتاج إلى تحميل مسبق ، مثل مغازل آلة الحفر العادية.

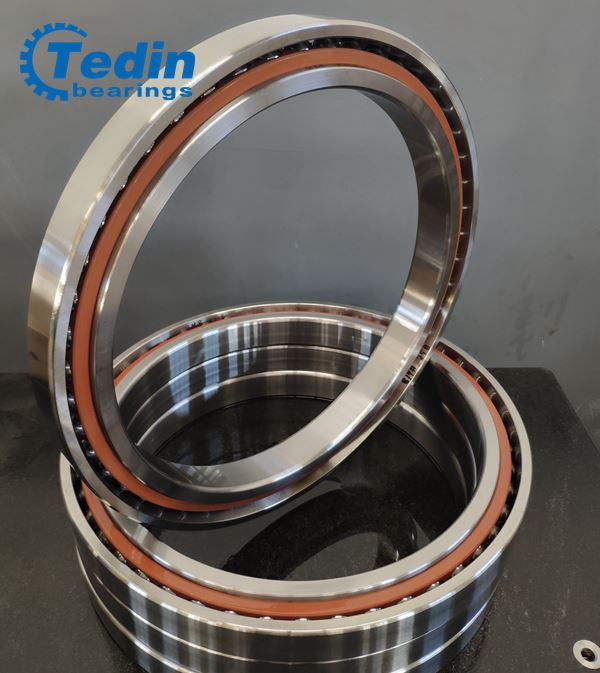

2. الزاوي الاتصال الكراتيمكن أن تتحمل الأحمال الشعاعية والمحورية في نفس الوقت. نظرًا لأنها ستسبب قوة محورية داخلية عندما تتحمل أحمالًا شعاعية ، فيجب تثبيتها واستخدامها. طرق التكوين هي"؛ back-to-back"؛ و&مثل ؛ وجها لوجه&مثل ؛. ،"؛ tandem"؛ و&مثل ؛ متعدد&مثل ؛ وما إلى ذلك ، ويمكن تحسين صلابة المغزل عن طريق الشد المسبق. يحتوي هذا النوع من المحامل على ثلاث زوايا تلامس هي 15 درجة و 25 درجة و 40 درجة. المحمل الكروي ذو التلامس الزاوي عالي الدقة B7000CY بزاوية تلامس 15 درجة هو محمل خاص مصمم خصيصًا لمغزل مطحنة عالية السرعة. المحمل له تصميم هيكل داخلي. بالإضافة إلى التغيير ، فإن الحلقات وعناصر الدرفلة مصنوعة من الفولاذ عالي الجودة الذي يحمل الخبث الكهربائي. مادة القفص عبارة عن أنبوب من القماش مغلف بالفينول ، بمستويات تحمل 5 و 4 و 2. لذلك ، فإن هذا النوع من المحامل لديه ارتفاع دقة الدوران والسرعة المحددة ، والاحتكاك المنخفض وارتفاع درجة الحرارة المنخفضة.

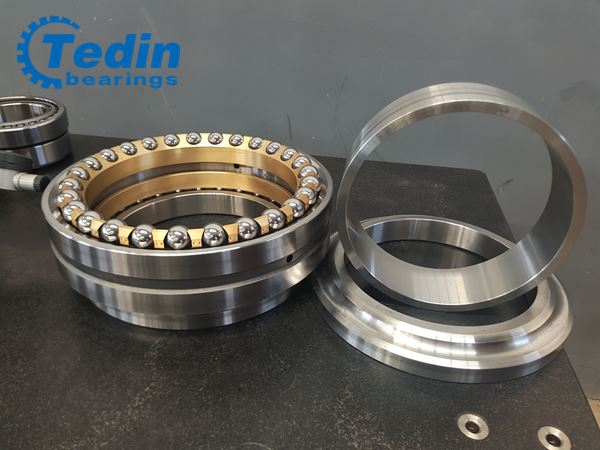

3. اتجاهين الاتجاه الكرات الاتصال الزاويعادةً ما تستخدم محامل كروية ذات اتجاهين ذات اتجاهين من نوع 230،000 ، بزاوية تلامس تبلغ 60 درجة ، يتم تثبيتها بواسطة حلقة مقعد مع فتحات تشحيم ، وحلقتين من العمود ، وحلقة مباعدة ومجموعتين من الكرات الفولاذية. مكونات الإطار. يمكن أن يؤدي اختيار ارتفاع المباعد المناسب إلى جعل المحمل يحمل التحميل المسبق المطلوب بعد التجميع.
يمكن لهذا النوع من المحامل أن يتحمل الحمل المحوري ثنائي الاتجاه ، ولديه صلابة جيدة ، وارتفاع في درجات الحرارة المنخفضة أثناء التشحيم العادي ، وسرعة عالية ، وسهل التجميع والتفكيك. كهيكل جديد ، يتم استخدامه حاليًا في الغالب للمغازل مثل آلات الطحن ، المخارط ، آلات الحفر ، آلات الطحن ، آلات الحفر ، إلخ. أعلاه ، غالبًا ما يتم دمجها مع محامل أسطوانية مزدوجة الصفوف قيد الاستخدام.

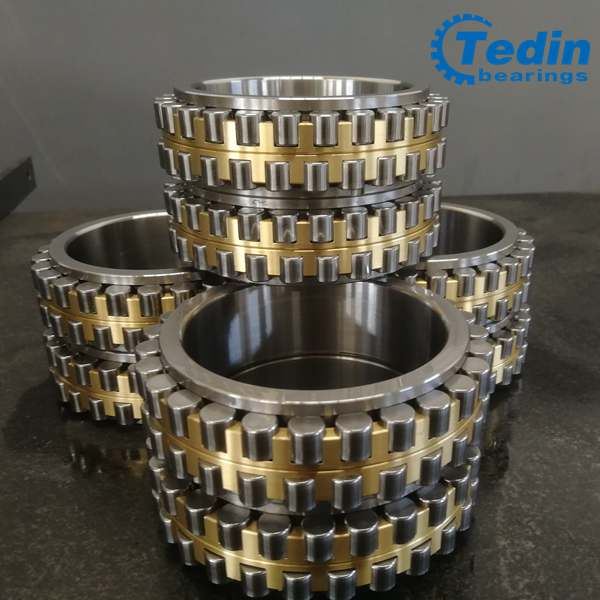

4. محامل أسطوانية مزدوجة الصفقادرون على تحمل الأحمال الشعاعية الكبيرة والسماح بسرعات أعلى. يتم ترتيب صفين من البكرات في المحمل بطريقة متقاطعة ، ويمكن مضاعفة تردد التذبذب أثناء الدوران مقارنة بمحمل الصف الفردي ، ويتم تقليل السعة بنسبة 70٪.
هناك نوعان من المحامل شائعة الاستخدام من هذا النوع: NN30 / W33 ، NN30K / W33 من سلسلتين مع أضلاع على الحلقة الداخلية والحلقة الخارجية القابلة للفصل ؛ NNU49 / W33 ، NNU49K / W33 من سلسلتين محامل مع أضلاع على الحلقة الخارجية ، الداخلية يمكن فصل الحلقة الداخلية. الحلقة الداخلية لسلسلة NN30K / W33 و NNU49K / W33 بها فتحة مستدقة (مستدقة 1:12) ، والتي تتوافق مع المجلة المستدقة للعمود الرئيسي. يمكن تحريك الحلقة الداخلية محوريًا لتوسيع الحلقة الداخلية لتقليل خلوص المحمل الصغير حتى يتم تشديد المحمل مسبقًا. عادة ما تكون محامل التجويف الأسطوانية مثبتة على الساخن لتقليل خلوص المحمل باستخدام ملاءمة التداخل ، أو لتحقيق إحكام مسبق. بالنسبة لمحامل سلسلة NNU49 ذات الحلقة الداخلية القابلة للفصل ، تتم معالجة القناة بشكل عام بعد أن تكون الحلقة الداخلية مجهزة بمغزل للحصول على دقة دوران عالية للمغزل.
5. تناقص الأسطوانة المحامليمكن أن تتحمل الأحمال الشعاعية والمحورية في نفس الوقت ، ويمكن لمحامل الأسطوانة المخروطية ذات الصف المزدوج أن تتحمل الأحمال المحورية ثنائية الاتجاه.
نظرًا للاحتكاك المنزلق بين النهاية الكبيرة للأسطوانة المخروطية وضلع الحلقة الداخلية ، غالبًا ما تكون السرعة القصوى أقل من سرعة محامل الأسطوانة الأسطوانية من نفس الحجم. يمكن أن تستخدم محامل الأسطوانة المخروطية المجوفة الزيت لتبريد الأسطوانات لتقليل ارتفاع درجة الحرارة وزيادة السرعة المسموح بها. ومع ذلك ، فإن عملية تصنيع هذا النوع من المحامل معقدة ، كما أن متطلبات نظام التشحيم لأداة الماكينة عالية أيضًا. بشكل عام ، يتم استخدامه فقط على المغزل الأفقي بمتطلبات خاصة.
يرجى التحقق مندليل المنتجلاختيار المحامل المناسبة لآلاتك.
تحقق من المزيد من أنواع المحامل الكروية ذات التلامس الزاوي!
